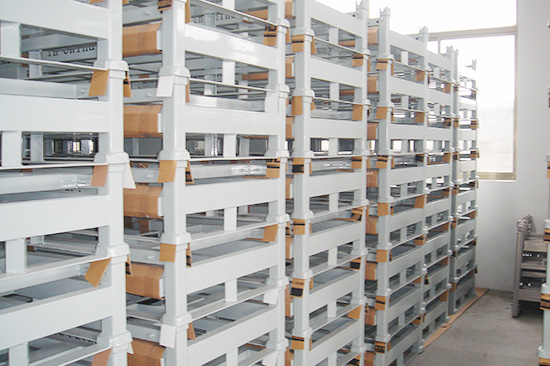

模具架又稱抽屜架，主要用于存放各種塑料模具、五金模具、壓鑄模具、粉末冶金模具、擠壓模具、大型塑料模具、五金模具等。模具架一般可分為基本模具架和重型模具架。移動胡蘆小駕駛可配置在頂部，便于吊裝模具。

模具倉儲貨架的生產工藝

1．輕型模具貨架選用100#槽鋼做為專用立桿，立桿由優質Q235帶鋼經軋機一次性冷軋成的。

2.抽屜架一般采用矩形管和4.0折彎件焊接而成的鋪裝鋼板。導向槽選用4.0鋼板折彎成的。頂部，底部用橫梁連接，頂部鋪?lái)敯?，頂板可以存放物品?/p>

3．重型模具貨架選用重型貨架作為整體框架，在貨架柱上面安裝導向軌、抽屜盤。一般立桿要用不少于90×70立桿。

4.模具架由立桿和拉桿組成。將導向槽安裝在柱上方，用橫梁左右連接固定，然后將抽屜盤安裝在導向槽內，最后鋪設頂板。

5.如果廠內沒有起重機，也可以在貨架立柱上方搭建天軌和天車，可以安裝手動或電動葫蘆。天軌不少于100個×50抱焊橫梁。

6.整體零件經過拋丸、除銹、噴塑的最后一道表面處理工序，完成后即可包裝交付。

模具倉儲貨架優勢

1．組合安裝、主要由柱片、導向槽、抽屜層、拉桿、定位銷等，

選用螺釘連接，結構穩定，安全可靠，一般成排應用。

2.抽屜盤主要由導軌和抽屜盤組成。抽屜盤由矩管和彎曲件焊接的框架和鋼板組成。

每條導軌由2個軸承前后左右固定，可以在導向槽內隨便翻轉，阻力小，能夠輕松拖出抽屜。

3.出于安全考慮，模具貨架抽屜盤設置定位銷和限位銷，確保抽屜盤的安全。

4.輕模架層載200-8000kg/層。重型抽屜式貨架層載在：800到1500kg/層。

5．模具貨架占地少、層重大、歸類詳細、操作簡單。

6．模具貨架也可以在貨位式貨架的橫梁上做抽屜盤，成本跟節省，構造更牢固。

7．模具貨架提貨無需叉車，根據葫蘆車便能完成模具的吊裝。

模具倉儲貨架載重

這需求根據每個層板能最多置放的模具數來乘上每個模具的份量測算得到，進而選擇適合載重的需求模具貨架，考慮到動載下沖擊載荷的情況，選擇載重時必要求超過模具總重，一般為層板載重=1.5倍的模具總重。一般有關重載型模具倉儲貨架，大都采用雙布局模具倉儲貨架，以保證安全。

模具倉儲貨架尺度

模具放置層板尺度(長，寬)及每層的實踐可用高度，要求根據模具實踐的測量尺度而定，層板的長與寬以稍大于模具總體長與寬尺度為宜。層板空間高度以大于模具總高為宜。

遷移

有關模具份量在200KG以內的，可以在模具架頂端裝備起吊胡蘆，以協助遷移，有關200KG以上重型模具，可應用移動龍門架并設備電動吊裝胡蘆來完成遷移，這樣可減少許多的人力。
